19系列为新开发的数码智能型磁悬浮位移传感器。是采用非接触式磁悬浮测量技术。此技 术能提供高速、高精准、直接和绝对值的位移输出。非接触式设计不但方便安装,而且能消除所有工作磨损而带来的误差。
19系列特别针对苛刻环境应用设计,如炼油,化工,发电,制药等。除了基本的模拟量的电压和电流信号输出外,还提供更为丰富的通信接口包括数字量的SSI和Start/Stop ,现场总线的CANbus和Profibus-DP等。
19系列为专业的传感器系列,为用户提供简单,直接的位置反馈信号,节省成本,提升生产效益。
(信号输出模式选型,点击以下文字进入)
——CANBus输出
19系订货编号组成:
19系列订货编号由两组号码组成:信号输出编号及安装模式编号。
首先选择所需的输出格式如:SSI、CANBus等等。之后再选择所需的安装模式,如耐压管,铝成型外壳或分离传感器杆型。(如下图示)
19系列选型示例:SSI信号输出 / 耐压管安装模式,如下图
19系列需另外选安装模式:
如下(可点击进入):
H型:数码智能油缸内置安装
P型:机床外置表面安装
D型:U形吊环的油缸内安装
输出信号选型参数表如下:
19系列-196-DeviceNet 输出信号选型参数表:

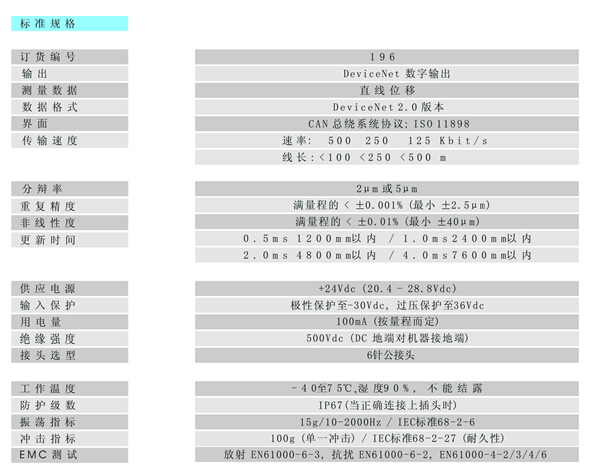

标准规格

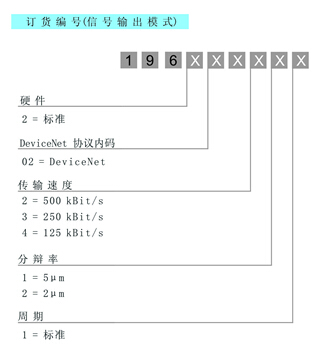

196订货编号(信号输出模式)
注意:DeviceNet的输出格式选项是用户和控制器选定,并非由德敏哲Germanjet公司决定。

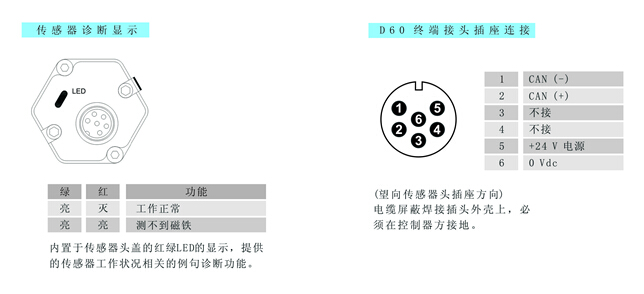

传感器诊断显示, D60终端接头插头插座连接图示
内置于传感器头盖的红绿LED的显示,提供的传感器工作状况相关的例名诊断功能。
Germanjet位移传感器196系列DeviceNet信号输出模式系统说明:
设备网(DeviceNet)是一个以CAN为基础的现场总线网络,利用一条公开数据总线连接系统上的同频部件,大量减少配线和安装时间,从而降低整体成本。
DeviceNet最高速率达500Kbit/S。位置输出最高分辨率为2/um。DeviceNet不仅提供高速,准确和可靠的数据传输,更提供数据外处理优先次序,系统状况报告和自我诊断功能。
此外,安装过程快捷,只需将电子数据表(EDS)上载到系统网络便可。传感器的设置参数将以Electrionic Data Sheet(EDS)格式存在放在网络内,请在www.germanjet.com.cn网站下载即可。
只有节点号和带宽速率两个可设置参数。如需要,可利用如Rockwell Automation公司提供的DeviceNet Manager设置(原厂设定节点号为63和带宽速率为500Kbit/S)。
